Tipa TTK VK E1V
Parne turbine tipa TTK VK E1V su robusne i pouzdane vertikalne parne turbine sa Curtis kolom i integriranim uljnim tankom te tankerima sirove nafte, reduktorom, namjenjene za pogon pumpi tereta na komponente turbine.
Tvornica tubina također isporučuje i sperataor vode na cjevovodu pare, prije ulaska pare u turbinu za zaštitu turbine od mogućih kapljica vode.
| Tip | Tip kućišta | Snaga na spojci (kW) |
Ulaz pare* (bar) |
Temperatura pare | Specifična potrošnja pare (kg/kWh) @04 bar abs |
Brzina (RPM) | |
| Rotora | Izlaz na reduktoru** | ||||||
| TTK VK 0.20 E1V | I | do 200 | 15,5 bar abs | suhozasićena | 12.65 | 10.000 max | 1100-1800 |
| TTK VK 0.40 E1V | 200-400 | 15,5 bar abs | Suhozasićena | 12.20 | 10.000 max | 1100-1800 | |
| TTK VK 0.63 E1V | 400-800 | 15,5 bar abs | Suhozasićena | 11.65 | 10.000 max | 1100-1800 | |
| TTK VK 0.8 E1V | 800-1100 | 15,5 bar abs | Suhozasićena | 11.06 | 10.000 max | 1100-1800 | |
| TTK VK 0.8 E1V | II | 800-1100 | 15,5 bar abs | Suhozasićena | 11.06 | 10.000 max | 1100-1800 |
| TTK VK 1.35 E1V | 1100-1400 | 15,5 bar abs | Suhozasićena | 11.04 | 10.000 max | 1100-1800 | |
| TTK VK 1.60 E1V | 1400-1600 | 15,5 bar abs | Suhozasićena | 11.04 | 10.000 max | 1100-1800 | |
| TTK VK 1.80 E1V | 1600-2000 | 15,5 bar abs | suhozasićena | 10.95 | 10.000 max | 1100-1800 | |
| * Konstrukcija dozvoljava ulaz pare do 20 bar apsolutno ** Ovisno o prijenosnom omjeru |
|||||||
Rotor turbine se sastoji od individualnih strojno obrađenih lopatica, poliranih i kontroliranih za bolje performanse i efikasnost. Takva konstrukcija omogučuje laganu zamjenu individulanih lopatica u slučaju oštečenja na rotoru, bez potrebe zamjene kompletnog turbinskog rotora i zupčastog para.
POSEBNE ZNAČAJKE
- Kućište turbine i reduktora se proizvodi iz visokokvalitetnih čeličnih i željeznih odljevaka, osiguravajući robusnost i time uvelike produžavajući radni vijek turbine.
- Sve komponente turbine su projektirane kako bi turbina izdržala nagle promjene u opterčenju.
- Turbinski dijelovi su proizvedeni kako bi produžili dugovječnost turbine i smanjile troškove održavanja.

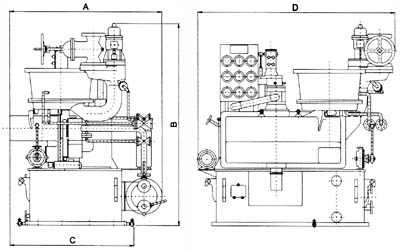

| VANJSKE DIMENZIJE | |||||
 |
|||||
| TIP KUĆIŠTA | ~ Dimenzije (mm) |
težina (kg) |
|||
| A | B | C | D | ||
| I | 1435 | 2340 | 1130 | 1950 | 3450 |
| II | 1700 | 2243 | 1400 | 2150 | 3800 |
POMOĆNI UREĐAJI
Na turbinu su ugrađeni slijedeći pomoćni uređaji:
- zaštita od prekomjerne brzine vrtnje i aksijalnog pomaka
- Woodward hidraulični regulator brzine vrtnje
- Pomoćna elektro uljna pumpa
- Hladnjak ulja
- Elektro magnetski ventil (s kontaktom u glavnom kontrolnom ormariću)
- Upravljački, zaštitini i kontrolni elementi za lokalnu i daljinsku kontrolu i nadzor rada turbine
- Zaštita od prekomjernog i preniskog tlaka ulja
- Glavna uljna pumpa pogonjena pogonskim zupčanikom
- Ručna uljna pumpa u nuždi
- Filter ulja
- Kontrolni ormarić za automatski rad turbine
